Dalies numeris: TC3096F

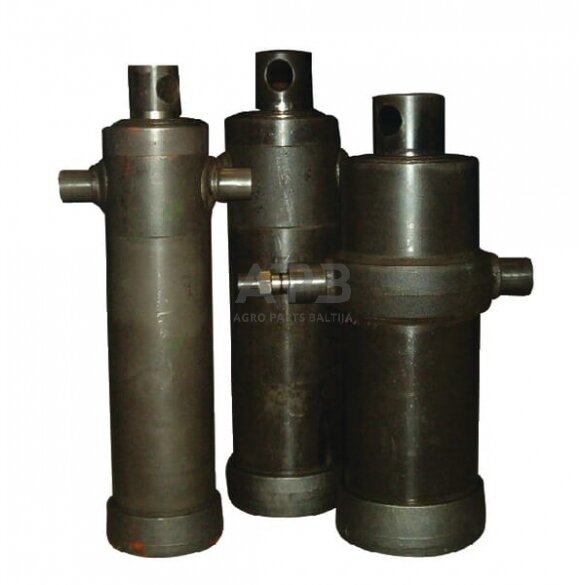

Ilgas aprašymas: Teleskopiniai cilindrai 5/6 pakopų F
Detalės: Tenifer TF1 danga
Taikymo sritis: Priekabos apvertimo cilindras Transporto priemonės konstrukcija
Savybės: Nedažytas Maži montavimo matmenys Puikiai veikia Savybės: Ilgas tarnavimo laikas
Taikymo kategorija: teleskopinis
Maks. našumas esant 180 barų: 16,1 t
Eiga: 2490 mm

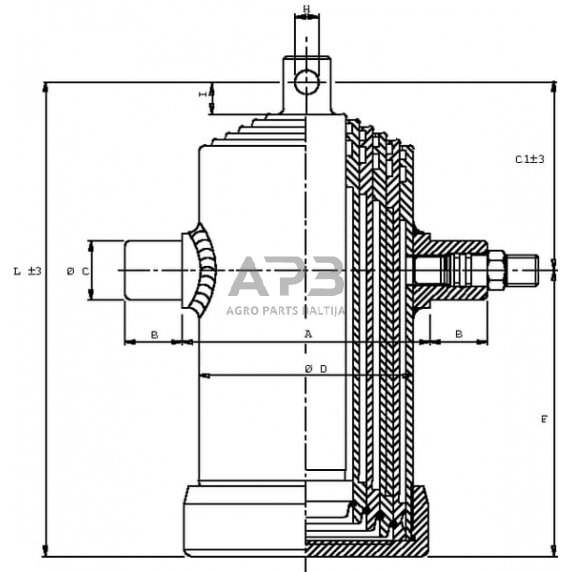

Min. ilgis (L): 625 mm
Pakopų skaičius: 5
Tvirtinimo tipas - cilindro jungtis: sankaba
Tvirtinimo tipas - strypo jungtis: Anga
Montavimo angos atstumas iki pasukamo čiaupo (F): 515 mm
Maks. darbinis slėgis: 180 BAR
Alyvos talpa: 12,4 l
1 pakopos skersmuo: 46 mm
2 pakopos skersmuo: 61 mm
3 pakopos skersmuo: 76 mm
4 pakopos skersmuo: 91 mm
5 pakopos skersmuo: 107 mm
Maks. talpa - 2 pakopa: 5,2 t
Maks. talpa - 3 pakopa: 8,1 t
Maks. talpa - pakopa 411,7 t
Maks. talpa - pakopa 516,1 t
Maks. stūmoklio greitis: 0,5 m/s
Montavimo angos skersmuo - strypo jungtis (H): 26 mm
Montavimo angos skersmuo - cilindro jungtis: 40 mm
Šoninio veleno skersmuo (C): 40 mm
Išorinis skersmuo (D): 124 mm
Stūmoklio paviršiaus šiurkštumo diapazonas: 0,05-0,15 µm
Vickers kietumas: (HV)HV5/12=500/550
Cilindro medžiaga: plienas S355J2+N
Svoris: 49 kg
Tvirtinimo įvorės išorinis skersmuo (I): 27 mm
Alyvos jungties sriegio tipas: metrinis
Alyvos jungties sriegio skersmuo: M18
Alyvos jungčių sriegio žingsnis: 1,50 mm
Alyvos jungties ilgis (B): 40 mm
Alyvos jungtis iki strypo galo atstumas (C1): 110 mm
Sandarinimo medžiaga: poliuretanas
DIN standartas: 1629
