Dalies numeris: TC2034F
Produkto informacija: Nedažytas Maži montavimo matmenys Puikiai veikia Savybės: Ilgas tarnavimo laikas Tenifer TF1 danga
Taikymo kategorija: teleskopinis
Maks. našumas esant 180 barų: 8,1 t
Eiga: 790 mm

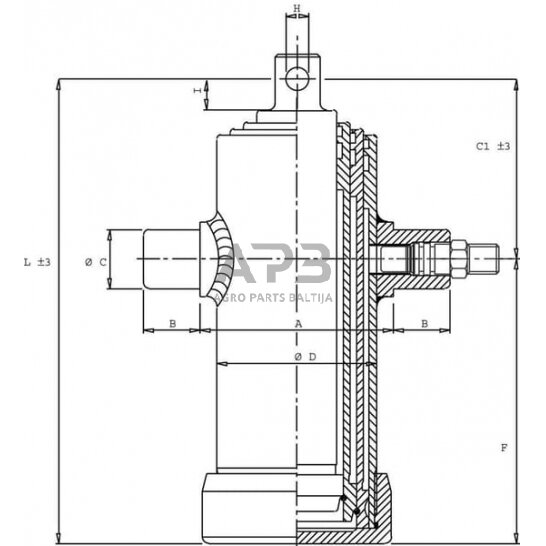

Min. ilgis (L): 377 mm
Pakopų skaičius: 3
Tvirtinimo tipas - cilindro jungtis: sankaba
Tvirtinimo tipas - strypo jungtis: Anga
Montavimo angos atstumas iki pasukamo čiaupo (F): 275 mm
Maks. darbinis slėgis: 180 BAR
Alyvos talpa: 2,5 l
1 pakopos skersmuo: 46 mm
2 pakopos skersmuo: 61 mm
3 pakopos skersmuo: 76 mm
Maks. talpa - 2 pakopa: 5,2 t
Maks. talpa - 3 pakopa: 8,1 t
Maks. stūmoklio greitis: 0,5 m/s
Montavimo angos skersmuo - strypo jungtis (H): 26 mm
Montavimo angos skersmuo - cilindro jungtis: 40 mm
Šoninio veleno skersmuo (C): 35 mm
Išorinis skersmuo (D): 95 mm
Stūmoklio paviršiaus šiurkštumo diapazonas: 0,05-0,15 µm
Vickers kietumas: (HV)HV5/12=500/550
Cilindro medžiaga: plienas S355J2+N
Svoris: 18 kg
Montavimo įvorės išorinis skersmuo (I): 32 mm
Alyvos jungties sriegio tipas: metrinis
Alyvos jungties sriegio skersmuo: M18
Alyvos jungčių sriegio žingsnis: 1,50 mm
Alyvos jungties ilgis (B): 40 mm
Alyvos jungtis iki strypo galo atstumas (C1): 102 mm
Sandarinimo medžiaga: poliuretanas
DIN standartas: 1629
