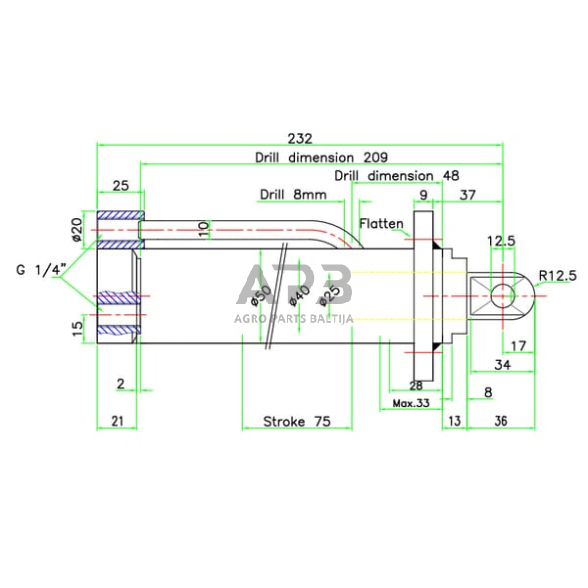

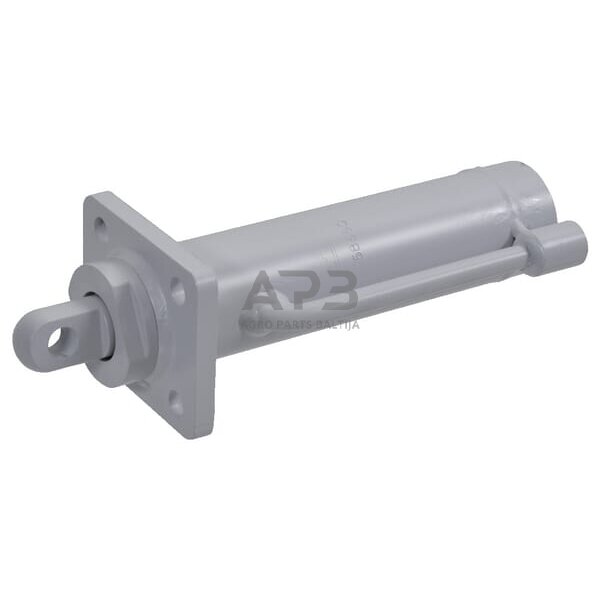

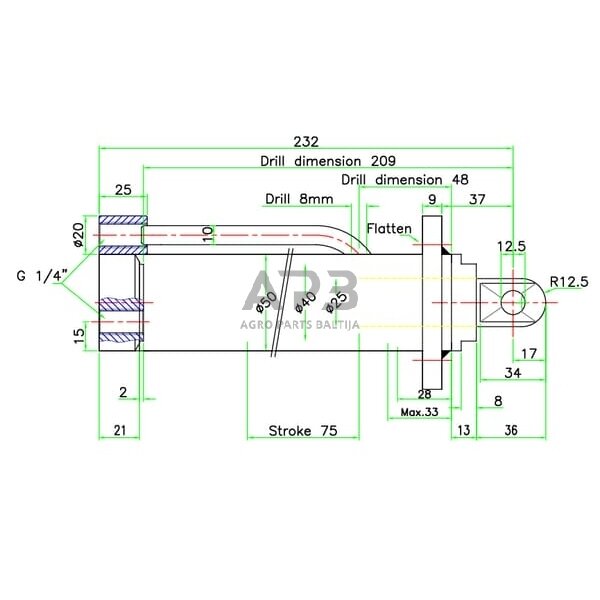

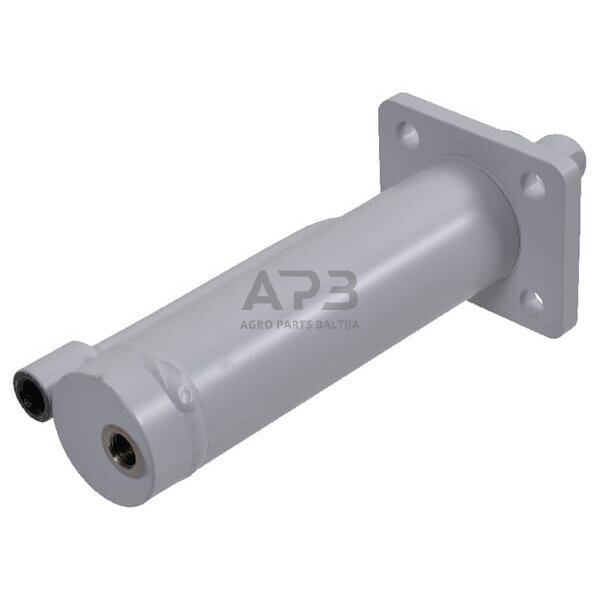

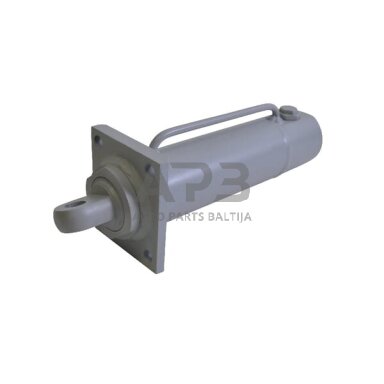

Detalės numeris: D254075CW1
Naudojimo kategorija: Greitas paleidimas
Strypo skersmuo: 25 mm
Vidinis skersmuo: 40 mm
Eiga: 75 mm
Tipas: Dvigubas veikimas
Minimalus ilgis: 195 mm
Maksimalus darbinis slėgis: 250 BAR

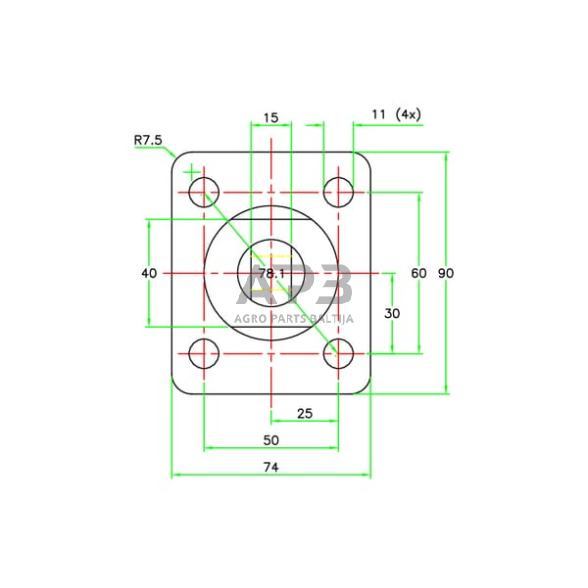

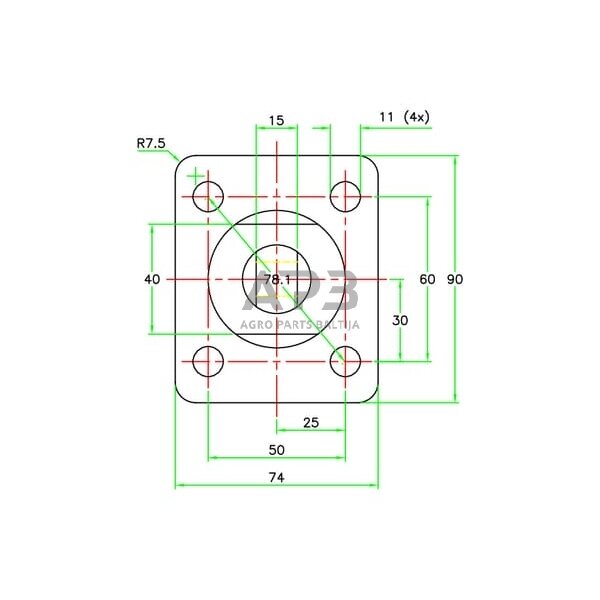

Montavimo tipas - cilindro jungtis: Flanšas
Tvirtinimo skersmuo (plotis) - cilindro jungtis: 12,5 mm
Montavimo sriegio skersmuo - cilindro jungtis: 1/4 colio
Montavimo angų atstumas - cilindro jungtis: 50 mm 60 mm
Montavimo tipas - strypo jungtis: Anga
Tvirtinimo skersmuo (plotis) - strypo jungtis: 11 mm
Montavimo angos skersmuo - strypo jungtis: 12,5 mm
Išorinis skersmuo: 50 mm
Montavimo angos skersmuo - cilindro jungtis: 11 mm
Tvirtinimo galvutės plotis: 74 mm
Tvirtinimo galvutės ilgis: 90 mm
Originalaus numerio atitikmuo: CW1/CW10
Strypo paviršiaus apdorojimas: Chromuotas
Cilindro medžiaga: nerūdijantis plienas 52.0
Cilindro medžiagos tolerancijos klasės kodas: H10
Strypo medžiaga: Plienas 20MnV6 Plienas C45
Strypo paviršiaus šiurkštumas: 0,25 µm
Galvos veržlės medžiaga: plienas
Atstumas nuo cilindro galo iki strypo galo: 249 mm
